Schweißaggregate

Überblick über unsere Neuheiten 2021/22

SCHWEISSGENERATOR

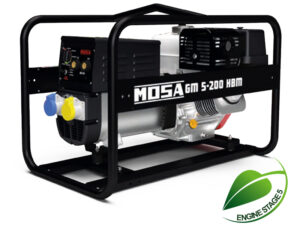

GM 5-200 HBM

»Technische Daten«

GM 5-200 HBM

Benzinschweißaggregat – Honda Motor GX390 – Asynchrongenerator einphasig

Schweißen

  • Schweißstrom: 40A / 21.6V ÷ 200A / 20V
  • Schweissgleichstrom: 160A / 26.4V – 60%, 120A / 24.8 – 100%
  • Schweisspannung (Leerlaufspannung): 85 V

Nominale Ausgangsleistung

  • Leistung Einphasig max: 5 kVA (kW) / 230 V / 21.7 A
  • Leistung Einphasig PRP: 4 kVA (kW) / 230 V / 17.4 A
  • Leistung Einphasig max: 2.5 kVA (kW) / 115 V / 21.7 A
  • Leistung Einphasig PRP: 2 kVA (kW) / 115 V / 17.4 A

Allgemeine Daten

  • Tankinhalt: 6.1 l
  • Laufzeit (Schweißen 60%): 2.9 h
  • Gemessener Schallpegelwert Lwa (druck LpA): 97 dB(A) (71 dB(A) @ 7m)
  • Garantierter Schallpegelwert Lwa (druck LpA): 97 dB(A) (71 dB(A) @ 7m)
  • Gewicht (trocken): 97 Kg
  • Abmessungen LxBxH:  870x525x613 mm

Motor

  • Typ: Honda GX 390
  • Treibstoff: Benzin
  • Anlasser: Reversierstarter
  • Höchstleistung netz: 8,2 kW (11,1 PS)
  • Zylinder / Hubraum: 1/ 389 cm3
  • Drehzahl: 3000 U/min
  • Gekühlt: Luft

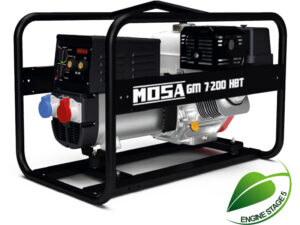

GM 7-200 HBT

»Technische Daten«

GM 7-200 HBT

Benzinschweißaggregat – Honda Motor GX390 – Asynchrongenerator dreiphasig

Schweißen

  • Schweißstrom: 40A / 21.6V ÷ 200A / 20V
  • Schweissgleichstrom: 160A / 26.4V – 60%, 120A / 24.8 – 100%
  • Schweisspannung (Leerlaufspannung): 85 V

Nominale Ausgangsleistung

  • Leistung Dreiphasig max: 7 kVA (5.6 kW) / 400 V / 10.1 A
  • Leistung Dreiphasig PRP: 6.5 kVA (5.2 kW) / 400 V / 9.4 A
  • Leistung Einphasig PRP: 4 kVA / 230 V / 17.4 A

Allgemeine Daten

  • Tankinhalt: 6.1 l
  • Laufzeit (Schweißen 60%): 2.9 h
  • Gemessener Schallpegelwert Lwa (druck LpA): 97 dB(A) (71 dB(A) @ 7m)
  • Garantierter Schallpegelwert Lwa (druck LpA): 97 dB(A) (71 dB(A) @ 7m)
  • Gewicht (trocken): 97 Kg
  • Abmessungen LxBxH:  870x525x613 mm

Motor

  • Typ: Honda GX 390
  • Treibstoff: Benzin
  • Anlasser: Reversierstarter
  • Höchstleistung netz: 8,2 kW (11,1 PS)
  • Zylinder / Hubraum: 1/ 389 cm3
  • Drehzahl: 3000 U/min
  • Gekühlt: Luft

POWER WELDERS

EVO CONTROL
EVO INSTRUMENT
Steuergerät Lovato
Steuergerät LOVATO

»Technische Daten«

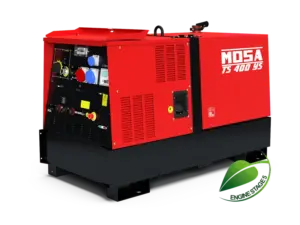

TS 400 YS

Dieselschweißaggregat – Motor YANMAR 4TNV88 – Asynchrongenerator 3-phasig – Wasserkühlung

Schweißen

  • Schweißstrom: 20A ÷ 400A
  • Einstellbereich: Weiter auf 2 Stufen: 20A ÷ 200A / 20A ÷ 400A
  • Schweissgleichstrom: 400A – 60% / 350A – 100%
  • Schweisspannung (Leerlaufspannung): 72 Vcc (77.5 Vcc di picco)

Nominale Ausgangsleistung

  • Leistung Dreiphasig: 16 kVA / 400 V / 23.1 A
  • Leistung Einphasig: 10 kVA / 230 V / 43.5 A

Allgemeine Daten

  • Tankinhalt: 60 l
  • Laufzeit (Schweißen 60%): 19 h
  • Gemessener Schallpegelwert LWA (druck LpA): 94 dB(A) (69 dB(A) @ 7 m)
  • Garantierter Schallpegelwert LWA (druck LpA): 95 dB(A) (70 dB(A) @ 7 m)
  • Gewicht (trocken): 750 Kg
  • Abmessungen LxBxH:  1720x850x1128 mm

Motor

  • Typ: YANMAR 4TNV88
  • Treibstoff: Diesel
  • Anlasser: Elektro
  • Höchstleistung Netz : 18 kW (24,5 PS)
  • Zylinder / Hubraum:  4/ 2,19 l
  • Drehzahl: 1500 U/min
  • Gekühlt: Wasser

DIGITAL WELDERS DSP

Steuergerät Lovato
Steuergerät LOVATO
Programm DSP

»Technische Daten«

DSP 500 YS

Dieselschweißaggregat – Motor YANMAR 4TNV88 – Asynchrongenerator 3-phasig – Wasserkühlung

Schweißen

  • Schweißstrom: 20A ÷ 500A
  • Einstellbereich: Weiter auf 2 Stufen: 20A ÷ 250A / 20A ÷ 500A
  • Schweissgleichstrom: 500A – 60% / 450A – 100%
  • Schweisspannung (Leerlaufspannung): 62 VDC (65 VDC Spitze)

Nominale Ausgangsleistung

  • Leistung Dreiphasig: 16 kVA / 400 V / 23.1 A
  • Leistung Einphasig: 10 kVA / 230 V / 43.5 A

Allgemeine Daten

  • Tankinhalt: 60 l
  • Laufzeit (Schweißen 60%): 19 h
  • Gemessener Schallpegelwert LWA (druck LpA): 94 dB(A) (69 dB(A) @ 7 m)
  • Garantierter Schallpegelwert LWA (druck LpA): 95 dB(A) (70 dB(A) @ 7 m)
  • Gewicht (trocken): 720 Kg
  • Abmessungen LxBxH:  1720x850x1128 mm

Motor

  • Typ: YANMAR 4TNV88
  • Treibstoff: Diesel
  • Anlasser: Elektro
  • Höchstleistung Netz : 18 kW (24,5 PS)
  • Zylinder / Hubraum:  4/ 2,19 l
  • Drehzahl: 1500 U/min
  • Gekühlt: Wasser

TS EVO | TS EVO MULTI4

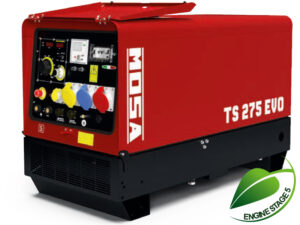

TS-275-EVO

»Technische Daten«

TS 275 EVO

Dieselschweißaggregat – Motor KOHLER KDW702 – Asynchrongenerator dreiphasig – wassergekühlt

Schweißen

  • Schweißstrom: 20A / 20.8V ÷ 270A / 21V (Stick)  |  20A / 10.8V ÷ 270A / 20.8V (Tig)
  • Einschaltdauer: 200A / 28V @ 100%  –  230A / 29.2V @ 60% (Stick)  |  200A / 18V @ 100%  –  230A / 19.2V @ 60%  –  270A / 20.8V @ 35% (Tig)
  • Schweisspannung (Leerlaufspannung): 66 Vcc (68 Vcc Spitze)

Nominale Ausgangsleistung

  • Dreiphasige Leistung: 8 kVA (6.4kW) / 400 V / 11.5 A
  • Einphasige Leistung: 5 kVA/kW / 230 V / 21.7 A
  • Einphasige Leistung: 2.5 kVA/kW / 110 V / 22.7 A
  • Einphasige Leistung: 5 kVA/kW / 48 V / 104 A

Allgemeine Daten

  • Tankinhalt: 38 l
  • Autonomie (Schweißen 100%): 11 h
  • Garantierter Schallpegelwert LwA (druck LpA): 94 dB(A) (70 dB(A) @ 7 m)
  • Gemessener Schallpegelwert LwA (druck LpA): 95 dB(A) (70 dB(A) @ 7 m)
  • Gewicht (trocken): 390 Kg
  • Abmessungen LxBxH:  1433x710x931 mm

Motor

  • Typ: KOHLER KDW702
  • Treibstoff: Diesel
  • Anlasser: Elektrik
  • Höchstleistung Netz Stand By: 10,3 kW (14 PS)
  • Höchstleistung Netz PRP: 9,3 kW (12,6 PS)
  • Zylinder / Hubraum:  2/ 686 cm3 (0,686 lt.)
  • Drehzahl: 3000 U/min
  • Gekühlt: Wasser

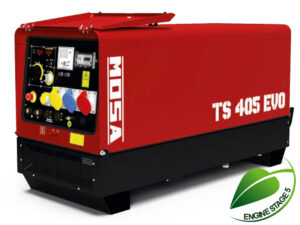

TS 405 EVO

»Technische Daten«

TS 405 EVO

Dieselschweißaggregat – Motor KOHLER KDW1003 – Asynchrongenerator dreiphasig – wassergekühlt

Schweißen

  • Schweißstrom: 20A / 20.8V ÷ 400A / 20V (Stick)  |  20A / 10.8V ÷ 400A / 20V (Tig)
  • Einschaltdauer: 330A @ 33.2V / 60%  –  300A @ 32V / 100% (Stick)  |  380A@ 25.2V / 35%  –  330A@ 23.2V / 60%  –  300A@ 22V / 100% (Tig)
  • Schweisspannung (Leerlaufspannung): 75 Vcc (79 Vcc Spitze)

Nominale Ausgangsleistung

  • Dreiphasige Leistung: 14 kVA (11.2 kW) / 400 V / 20.2 A
  • Einphasige Leistung: 8 kVA/kW / 230 V / 34.8 A
  • Einphasige Leistung: 4 kVA/kW / 110 V / 36.4 A
  • Einphasige Leistung: 5 kVA/kW / 48 V / 104 A

Allgemeine Daten

  • Tankinhalt: 38 l
  • Autonomie (Schweißen 100%): 11.5 h
  • Garantierter Schallpegelwert LwA (druck LpA): 96 dB(A) (71 dB(A) @ 7 m)
  • Gemessener Schallpegelwert LwA (druck LpA): 94.7 dB(A) (69.7 dB(A) @ 7 m)
  • Gewicht (trocken): 455 Kg
  • Abmessungen LxBxh:  1433x710x945 mm

Motor

  • Typ: KOHLER KDW1003
  • Treibstoff: Diesel
  • Anlasser: Elektrik
  • Höchstleistung Netz Stand By: 17,15 kW (23,3 PS)
  • Höchstleistung Netz PRP: 15,6 kW (21,2 PS)
  • Zylinder / Hubraum:  2/ 1028 cm3 (1,028 lt.)
  • Drehzahl: 3000 U/min
  • Gekühlt: Wasser
TS 600 EVO

»Technische Daten«

TS 600 EVO

Dieselschweißaggregat – Motor DEUTZ F4L2011 – Asynchrongenerator dreiphasig – Luft/Öl-gekühlt

Schweißen

  • Schweißstrom: 20A ÷ 550A (50Hz)
  • Schweißstrom: 20A ÷ 600A (60Hz)
  • Einschaltdauer: 500A – 60% / 400A – 100% (50Hz)
  • Einschaltdauer: 550A – 60% / 450A – 100% 600A (60Hz)
  • Schweisspannung (Leerlaufspannung): 72 Vcc (77.5 Vcc Spitze) (50Hz)
  • Schweisspannung (Leerlaufspannung): 75 Vcc (80 Vcc Spitze) (60Hz)

Nominale Ausgangsleistung

  • Dreiphasige Leistung: 18 kVA / 400 V / 26 A (50Hz)
  • Dreiphasige Leistung: 20 kVA / 400 V / 28.9 A (60Hz)
  • Einphasige Leistung: 10 kVA / 230 V / 43.5 A (50-60Hz)
  • Einphasige Leistung: 5 kVA / 115 V / 43.5 A (50-60Hz)

Allgemeine Daten

  • Tankinhalt: 60 l (50-60Hz)
  • Autonomie (Schweißen 60%): 12.7 h (50Hz)
  • Autonomie (Schweißen 60%): 10.5 h (60Hz)
  • Gemessener Schallpegelwert LwA (druck LpA): 95 dB(A) (70 dB(A) @ 7 m) (50Hz)
  • Garantierter Schallpegelwert LwA (druck LpA): 96 dB(A) (71 dB(A) @ 7 m) (50Hz)
  • Schallpegelwert LwA (druck LpA): 98 dB(A) (73 dB(A) @ 7 m) (60Hz)
  • Gewicht (trocken): 850 Kg (50-60Hz)
  • Abmessungen LxBxh:  1600x790x1125 mm (50-60Hz)

Motor

  • Typ: DEUTZ F4L2011
  • Treibstoff: Diesel
  • Anlasser: Elektrik
  • Höchstleistung Netz Stand By: 27,7 kW (37,7 PS) (50Hz) bzw. 32,8kW (44,6 PS) (60Hz)
  • Zylinder / Hubraum:  4/ 3100 cm³
  • Drehzahl: 1500 U/min
  • Gekühlt: Luft

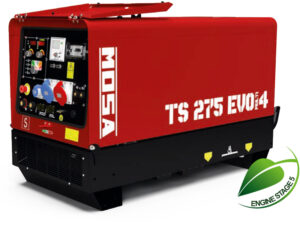

TS 275 EVO MULTI4
MULTI4-Bedienfeld
MULTI4 CONTROL
Steuergerät Lovato
Steuergerät LOVATO

»Technische Daten«

TS 275 EVO MULTI4

Dieselschweißaggregat – Motor KOHLER KDW702 – Asynchrongenerator dreiphasig – wassergekühlt

Schweißen

  • Schweißstrom: 20A / 20.8V ÷ 270A / 21V (Stick)  |  20A / 10.8V ÷ 270A / 20.8V (Tig)
  • Einschaltdauer: 200A / 28V @ 100%  –  230A / 29.2V @ 60% (Stick)  |  200A / 18V @ 100%  –  230A / 19.2V @ 60%  –  270A / 20.8V @ 35% (Tig)
  • Schweisspannung (Leerlaufspannung): 66 Vcc (68 Vcc Spitze)

Nominale Ausgangsleistung

  • Dreiphasige Leistung: 8 kVA (6.4kW) / 400 V / 11.5 A
  • Einphasige Leistung: 5 kVA/kW / 230 V / 21.7 A
  • Einphasige Leistung: 2.5 kVA/kW / 110 V / 22.7 A
  • Einphasige Leistung: 5 kVA/kW / 48 V / 104 A

Allgemeine Daten

  • Tankinhalt: 38 l
  • Autonomie (Schweißen 100%): 15 h
  • Gemessener Schallpegelwert LwA (druck LpA): 94 dB(A) (70 dB(A) @ 7 m)
  • Garantierter Schallpegelwert LwA (druck LpA): 95 dB(A) (70 dB(A) @ 7 m)
  • Gewicht (trocken): 390 Kg
  • Abmessungen LxBxH:  1433x710x931 mm

Motor

  • Typ: KOHLER KDW702
  • Treibstoff: Diesel
  • Anlasser: Elektrik
  • Höchstleistung Netz Stand By: 10,3 kW (14 PS)
  • Höchstleistung Netz PRP: 9,3 kW (12,6 PS)
  • Zylinder / Hubraum:  2/ 686 cm3 (0,686 lt.)
  • Drehzahl: 3000 U/min
  • Gekühlt: Wasser
TS 405 EVO MULTI4
MULTI4-Bedienfeld
MULTI4 CONTROL
Steuergerät Lovato
Steuergerät LOVATO

»Technische Daten«

TS 405 EVO MULTI4

Dieselschweißaggregat – Motor KOHLER KDW1003 – Asynchrongenerator dreiphasig – wassergekühlt

Schweißen

  • Schweißstrom: 20A / 20.8V ÷ 400A / 20V (Stick)  |  20A / 10.8V ÷ 400A / 20V (Tig)
  • Einschaltdauer: 330A @ 33.2V / 60%  –  300A @ 32V / 100% (Stick)  |  380A@ 25.2V / 35%  –  330A@ 23.2V/ 60%  –  300A@ 22V / 100% (Tig)
  • Schweisspannung (Leerlaufspannung): 75 Vcc (79 Vcc Spitze)

Nominale Ausgangsleistung

  • Dreiphasige Leistung: 14 kVA (11.2 kW) / 400 V / 20.2 A
  • Einphasige Leistung: 8 kVA/kW / 230 V / 34.8 A
  • Einphasige Leistung: 4 kVA/kW / 110 V / 36.4 A
  • Einphasige Leistung: 5 kVA/kW / 48 V / 104 A

Allgemeine Daten

  • Tankinhalt: 38 l
  • Autonomie (Schweißen 100%): 11.5 h
  • Garantierter Schallpegelwert LwA (druck LpA): 96 dB(A) (71 dB(A) @ 7 m)
  • Gemessener Schallpegelwert LwA (druck LpA): 94.7 dB(A) (69.7 dB(A) @ 7 m)
  • Gewicht (trocken): 455 Kg
  • Abmessungen LxBxh:  1433x710x945 mm

Motor

  • Typ: KOHLER KDW1003
  • Treibstoff: Diesel
  • Anlasser: Elektrik
  • Höchstleistung Netz Stand By: 17,15 kW (23,3 PS)
  • Höchstleistung Netz PRP: 15,6 kW (21,2 PS)
  • Zylinder / Hubraum:  3/ 1028 cm3 (1,028 lt.)
  • Drehzahl: 3000 U/min
  • Gekühlt: Wasser

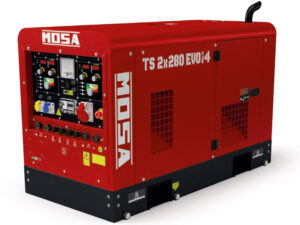

TS 2x280 EVO MULTI4
MULTI4-Bedienfeld
MULTI4 CONTROL

»Technische Daten«

TS 2x280 EVO MULTI4

Dieselschweißaggregat - Motor YANMAR - 3TNV88 - Asynchrongenerator dreiphasig - Wasser gekühlt

Schweißen STICK - TIG

  • Schweißstrom: 2x250A / 30V (Stick) | 2x250A / 20V (Tig) (DUAL)
  • Schweißstrom: 500A / 32V (Stick) | 425A / 37V (Stick) (IEC rating) | 500A / 30V (Tig) (SINGLE)
  • Einschaltdauer 60%: 2x250A / 30V (Stick) | 2x250A / 20V (Tig) (DUAL)
  • Einschaltdauer 100%: 2x230A / 29,2V (Stick) | 2x230A / 19,2V (Tig) (DUAL)
  • Einschaltdauer 60%: 480A / 29,2V (Tig) (SINGLE)
  • Einschaltdauer 100%: 425A / 37V (Stick) | 440A / 27,6V (Tig) (SINGLE)
  • Schweisspannung (Leerlaufspannung): 70 Vcc (75 Vcc Spitze)

Schweißen MIG - FLUX CORED

  • Schweißstrom: 2x250A / 26,5V (DUAL)
  • Schweißstrom: 500A / 32V | 440A / 36V (IEC rating) (SINGLE)
  • Einschaltdauer: 2x250A / 26,5V – 60% / 2x230A / 25,5V – 100% (DUAL)
  • Einschaltdauer: 40A / 16V – 500A / 32V | 40A / 16V – 440A / 36V (IEC rating) – 100% (SINGLE)

Nominale Ausgangsleistung

  • Dreiphasige Leistung: 15 kVA (15 kW) / 400 V / 21.6 A
  • Einphasige Leistung: 7 kVA (7 kW) / 230 V / 30.4 A
  • Einphasige Leistung: 5 kVA (5 kW) / 115 V / 43.5 A

Allgemeine Daten

  • Tankinhalt: 60 l
  • Autonomie (Schweißen 60%): 13 h
  • Schalldruck LwA: 75 dB(A) @ 7 m
  • Gewicht (trocken): 725 Kg
  • Abmessungen Lx BxH:  1600x790x1000 mm

Motor

  • Typ: YANMAR – 3TNV88
  • Treibstoff: Diesel
  • Anlasser: Elektrik
  • Höchstleistung Netz : 26,8 kW (36,4 PS)
  • Zylinder / Hubraum:  4/ 1642 cm3
  • Drehzahl: 3000 U/min
  • Gekühlt: Wasser

Zusätzliche Informationen

EVO MULTI4 ist das neue Bedienfeld für Motorschweißer. Es wurde mit dem Ziel entwickelt, dem Benutzer ein Schweißerlebnis zu bieten, bei dem er jeden Parameter steuern kann:
  • Personalisierte Programme
  • Schweißspannung
  • Schweißstrom
  • Bogenkraft
  • Aktuelle Anstiegs- und Abfallzeit TIG
  • Frequenz während gepulster Tig
  • PRE-SETTING
  • HOT START
  • LIFT ARC TIG
